Πώς μπορεί ένας ελασματουργός σύνθετου προφίλ να μειώσει τα σκραπ ενώ διατηρεί σφιχτές ανοχές;

Περίγραμμα

• Ορίστε σύνθετα προφίλ και γιατί είναι πιο σκληρά από τα τυπικά κανάλια ή τους απλούς σωλήνες.
• Προσδιορίστε τους πιο συνηθισμένους πονοκεφάλους παραγωγής: συστροφή, τόξο, ελατήριο, ελαττώματα επιφάνειας και συχνές προσαρμογές.
• Εξηγήστε τα χαρακτηριστικά του εξοπλισμού και της ρύθμισης που βελτιώνουν τη σταθερότητα: ακαμψία, στρατηγική σχεδίασης ρολού, καθοδηγούμενη διαμόρφωση και διαχείριση τάσης.
• Δείξτε πώς μια πλήρης γραμμή (ξεκουμπωτή → ισοπέδωση → διαμόρφωση → ίσιωμα → κόψιμο σε μήκος) βοηθά στη συνοχή.
• Παρέχετε μια λίστα ελέγχου εστιασμένη στον αγοραστή, έναν πίνακα λύσεων και μια σαφή ενότητα Συχνές ερωτήσεις.

Τι κάνει στην πραγματικότητα ένας μύλος σύνθετου προφίλ

A Μύλος σύνθετου προφίλείναι κατασκευασμένο για να σχηματίζει μέρη με πολλαπλές ακτίνες, σκαλοπάτια, χείλη, μετατοπίσεις και λειτουργικά χαρακτηριστικά —συχνά σε μία μόνο ακολουθία διέλευσης— ενώ ελέγχεται η γεωμετρία σε μήκος, πλάτος και πάχος. Σε σύγκριση με τα πιο απλά σχήματα, τα σύνθετα προφίλ ενισχύουν μικρές παραλλαγές: μια μικρή αλλαγή στο πάχος της λωρίδας, στο σετ πηνίων, στη λίπανση ή στην ευθυγράμμιση εισόδου μπορεί να γίνει ορατή ως συστροφή, «χαμόγελο», τόξο ή ανομοιόμορφα ύψη φλάντζας.

Ο βασικός στόχος δεν είναι απλώς «να διαμορφώσουμε το σχήμα». Το κάνειπροβλέψιμα, μετατόπιση μετά βάρδια, πηνίο μετά πηνίο — χωρίς συνεχή χειροκίνητη προσαρμογή. Εκεί είναι που η ακαμψία του μύλου, η ευθυγράμμιση βάσης, η στρατηγική εργαλείων σε ρολό και ο έλεγχος της διαδικασίας διαχωρίζουν μια σταθερή γραμμή από μια αγχωτική γραμμή.

Τα σημεία πόνου πίσω από τα προφίλ "Perfect on Paper".

Τα σύνθετα τμήματα συχνά αποτυγχάνουν με προβλέψιμο τρόπο. Ακολουθούν τα ζητήματα που αναφέρουν περισσότερο οι αγοραστές όταν αντικαθιστούν παλαιότερο εξοπλισμό ή κλιμακώνουν την παραγωγή:

• Twist and camber:Το προφίλ περιστρέφεται κατά μήκος του ή καμπυλώνει πλάγια, δημιουργώντας προβλήματα προσαρμογής κατάντη.
• Κυματισμός και τόξο:Η ασυνεπής ενέργεια σχηματισμού ή η υπολειπόμενη καταπόνηση αφήνει ένα μέρος που δεν θα καθίσει επίπεδο ή δεν θα συναρμολογηθεί καθαρά.
• Springback drift:Η "ίδια ρύθμιση" δεν παράγει την ίδια διάσταση, ειδικά όταν αλλάζουν οι ιδιότητες του πηνίου.
• Ραγίσματα άκρων και επιφανειακά σημάδια:Η υπερβολική διαμόρφωση πρώιμων σταντ, το κακό φινίρισμα ρολού ή η εσφαλμένη λίπανση δημιουργούν ελαττώματα.
• Αργή μετατροπές:Η υπερβολική κλήση δοκιμής και σφάλματος μετά τις αλλαγές ρολού σκοτώνει την απόδοση.
• Υψηλό σκραπ στην αρχή/το τέλος του πηνίου:Η αστάθεια εισόδου και τα εφέ ουράς προς τα έξω δημιουργούν απόβλητα που αθροίζονται γρήγορα.

Τα περισσότερα από αυτά δεν είναι "προβλήματα χειριστή". Είναι προβλήματα συστήματος: ευθυγράμμιση, ακαμψία, καθοδήγηση και πώς η διαδρομή διαμόρφωσης διαχειρίζεται το άγχος.

Πώς η σωστή ρύθμιση μύλου επιλύει τη μετατόπιση διαστάσεων

Ένα καλοσχεδιασμένοΜύλος σύνθετου προφίλεπικεντρώνεται πρώτα στη σταθερότητα και μετά στην ταχύτητα. Συνήθως βελτιώνει τα αποτελέσματα μέσω ενός μείγματος δομικού σχεδιασμού και έξυπνη διαμόρφωση—ανάλογα με το προφίλ, το εύρος υλικών και τις απαιτήσεις ανοχής.

1) Ακαμψία και ευθυγράμμιση που παραμένουν σταθερά

• Βάσεις υψηλής ακαμψίας και σταθερές δομές βάσης βοηθούν στην αποφυγή μικροπαραμόρφωσης που εμφανίζεται ως διακύμανση διαστάσεων.
• Οι επαναλαμβανόμενες προσαρμογές (με σαφείς κλίμακες ή ψηφιακές ενδείξεις) μειώνουν την εξάρτηση από τη «γνώση φυλής».
• Η σταθερή ποιότητα ρουλεμάν και ατράκτου μειώνει τα σημάδια κραδασμών σε ευαίσθητες επιφάνειες.

2) Διαμόρφωση μονοπατιού που διαχειρίζεται το άγχος αντί να το επιβάλλει

• Η προοδευτική μορφοποίηση κατανέμει την παραμόρφωση σε όλες τις βάσεις για να μειώσει την καταπόνηση των άκρων και τον κίνδυνο ρωγμών.
• Η καθοδηγούμενη διαμόρφωση και η σωστή πλευρική στήριξη μπορούν να αποτρέψουν τη συστροφή πριν ξεκινήσει.
• Η στρατηγική χρήση των σταντ βλαβών, των περασμάτων πτερυγίων και του μεγέθους μπορεί να βελτιώσει τον έλεγχο της τελικής γεωμετρίας.

3) Έλεγχος εισόδου και τάσης που προστατεύει τα πρώτα 50 μέτρα

• Το καλύτερο ξετύλιγμα, το ίσιωμα και η ισοπέδωση μειώνουν το σετ σερπαντίνας και δίνουν στο μύλο ένα σταθερό «υλικό εκκίνησης».
• Η σταθερή οδήγηση στις πρώτες βάσεις βελτιώνει την επαναληψιμότητα και μειώνει τα σκραπ εκκίνησης.
• Για μεγαλύτερες γραμμές, ο ενσωματωμένος συντονισμός έντασης ή ταχύτητας μπορεί να αποτρέψει το λεπτό τράβηγμα που παραμορφώνει τα πολύπλοκα χαρακτηριστικά.

4) Ίσιωμα και διόρθωση μετά τη φόρμα όπου έχει σημασία

• Οι ενσωματωμένοι ισιωτές και οι διορθωτικές μονάδες βοηθούν στην απομάκρυνση των υπολειπόμενων φαινομένων καταπόνησης που προκαλούν τόξο και κυματισμό.
• Τα συστήματα κοπής σε μήκος με αξιόπιστη μέτρηση μειώνουν τη διακύμανση του μήκους και βελτιώνουν τη συναρμολόγηση προς τα κάτω.

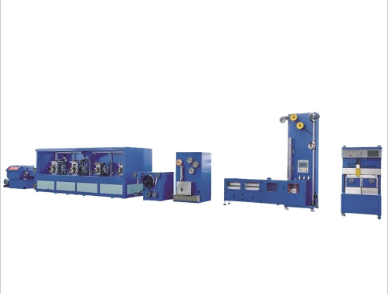

Τυπική διαμόρφωση γραμμής και επιλογές

Πολλές γραμμές παραγωγής για σύνθετα προφίλ περιλαμβάνουν την ίδια "σπονδυλική στήλη" και, στη συνέχεια, προσθέστε επιλογές με βάση τους στόχους ανοχής και τη γεωμετρία εξαρτημάτων. Προμηθευτές όπωςJiangsu Youzha Machinery Co. Ltd.υποστηρίζουν συνήθως σχέδια γραμμών με δυνατότητα διαμόρφωσης, ώστε να μπορείτε να ταιριάξετε τον εξοπλισμό με την οικογένεια προϊόντων σας αντί να αναγκάσει ένα προφίλ να ορίσει τους κανόνες για τα πάντα.

• Uncoiler + χειρισμός πηνίου:σταθερή τροφοδοσία, προαιρετική υδραυλική διαστολή, πηνίο αυτοκίνητο και κλειδώματα ασφαλείας.
• Ισοπέδωση / ίσιωμα:μειώνει τη μνήμη πηνίου και βελτιώνει τη συνοχή εισόδου.
• Σίτιση και καθοδήγηση:πλαϊνοί οδηγοί, τραπέζια εισόδου και βοηθήματα ευθυγράμμισης για τη σταθεροποίηση των πρώτων σταντ.
• Διαμόρφωση κερκίδων:ακολουθία σχεδιασμένη γύρω από το προφίλ. μπορεί να περιλαμβάνει κινούμενες/μη οδηγούμενες βάσεις ανάλογα με τη διαδικασία.
• Ενσωματωμένη διόρθωση:ισιωτικά, έλεγχος περιστροφής ή ρύθμιση μεγέθους ανάλογα με τη συμπεριφορά του προφίλ.
• Κομμένο σε μήκος και εξάντληση:διακοπή πτήσης ή στάση-εκκίνηση, μέτρηση, στοίβαξη και προστασία για τελειωμένες επιφάνειες.

Λίστα ελέγχου επιλογής για αγοραστές και μηχανικούς

Όταν συγκρίνετε μηχανές, είναι εύκολο να εστιάσετε στην ταχύτητα ή τον αριθμό της στάσης. Για πολύπλοκα προφίλ, μια καλύτερη προσέγγιση είναι η αξιολόγηση του τρόπου με τον οποίο το σύστημα προστατεύει επαναληψιμότητα και μειώνει την παρέμβαση.

• Προσαρμογή προφίλ για οικογένεια:Αποτελείτε ένα μέρος ή πολλά παρόμοια σχήματα; Η αρθρωτή στρατηγική εργαλείων μπορεί να έχει μεγαλύτερη σημασία από την ακατέργαστη ταχύτητα.
• Εύρος υλικών:Το πάχος, η αντοχή διαρροής, οι επικαλύψεις και τα επιτρεπόμενα σημάδια επιφάνειας θα πρέπει να καθοδηγούν το φινίρισμα και την προσέγγιση του ρολού.
• Στόχοι ανοχής:Καθορίστε τις διαστάσεις κρίσιμης ποιότητας (ύψος φλάντζας, πλάτος ιστού, περιστροφή ανά μέτρο, όρια τόξου) πριν καθορίσετε τον μύλο.
• Προσδοκίες αλλαγής:Πόσο συχνά θα αλλάζουν τα εργαλεία; Αναζητήστε επαναλαμβανόμενες ρυθμίσεις, σαφείς αναφορές προσαρμογής και αποτελεσματική πρόσβαση.
• Φόρτος εργασίας χειριστή:Ποιες ρυθμίσεις αναμένονται κατά τη σταθερή λειτουργία; Ο στόχος σας είναι «θέστε και τρέξτε», όχι «να φυλάτε και να κυνηγάτε».
• Σχέδιο ποιότητας:Επιβεβαιώστε ποιες μεθόδους μέτρησης και δειγματοληψίας θα χρησιμοποιήσετε (και πώς τις υποστηρίζει η σχεδίαση γραμμής).
• Δυνατότητα μετά την πώληση:Η τελειοποίηση εργαλείων, η διαθεσιμότητα ανταλλακτικών και η απομακρυσμένη υποστήριξη μπορούν να καθορίσουν το μακροπρόθεσμο χρόνο λειτουργίας σας.

Σημεία πόνου εναντίον πρακτικών αντίμετρων

Έλεγχος διαδικασίας και ποιοτικές συνήθειες που αποδίδουν

Ο εξοπλισμός έχει σημασία, αλλά η πειθαρχία πολλαπλασιάζει τα αποτελέσματα. Οι πιο σταθερές γραμμές προφίλ μοιράζονται μερικές συνήθειες:

• Ρουτίνα εκκίνησης:επαληθεύστε την ευθυγράμμιση εισόδου, την επαφή οδηγού και τις ρυθμίσεις πρώτης βάσης πριν αυξήσετε την ταχύτητα.
• Σημεία ελέγχου πρώτου άρθρου:μετρήστε έγκαιρα τις διαστάσεις κρίσιμης ποιότητας και καταγράψτε τις τελικές «καλές» ρυθμίσεις.
• Ιχνηλασιμότητα πηνίου:Αναγνωριστικό πηνίου καταγραφής, πάχος και βασικές ιδιότητες, ώστε να μπορείτε να συσχετίσετε τη μετατόπιση διαστάσεων με το υλικό.
• Προστασία επιφάνειας:Διατηρήστε τα εργαλεία σε ρολό καθαρά, ελέγξτε τα υπολείμματα και προστατέψτε τα τελειωμένα προφίλ κατά την εξάντληση/στοίβαξη.
• Προπόνηση που ταιριάζει με την πραγματικότητα:διδάξτε στους χειριστές τι επηρεάζει πραγματικά κάθε προσαρμογή (στρέψτε έναντι τόξου έναντι ύψους φλάντζας).

Πρακτικές συντήρησης και εργαλείων για επαναληψιμότητα

Τα σύνθετα προφίλ τιμωρούν τη μικρή μηχανική χαλαρότητα. Εάν η επαναληψιμότητα χειροτερεύει ξαφνικά, συχνά δεν είναι ο σχεδιασμός του ρολού - είναι φθορά, παιχνίδι ή μόλυνση.

• Έλεγχοι ρουλεμάν και ευθυγράμμισης:προγραμματίστε επιθεωρήσεις για να εντοπίσετε την πρώιμη χαλαρότητα που γίνεται δόνηση και σήμανση.
• Συντήρηση εργαλείων:Αποθηκεύστε σωστά τα ρολά, προστατέψτε τις έτοιμες επιφάνειες και εγγράψτε το ιστορικό ανακαίνισης.
• Οδηγοί και επιφάνειες επαφής:Οι φθαρμένοι οδηγοί μπορούν να εισάγουν ασύμμετρες δυνάμεις που δημιουργούν συστροφή.
• Λίπανση και καθαριότητα:Η σταθερή λίπανση μειώνει τη θερμότητα και τη ζημιά στην επιφάνεια. η καθαριότητα αποτρέπει τις ενσωματωμένες γρατσουνιές.
• Ετοιμότητα ανταλλακτικών:Τα εξαρτήματα κρίσιμης φθοράς στα χέρια μειώνουν το χρόνο διακοπής λειτουργίας και αποτρέπουν τις «προσωρινές επιδιορθώσεις» που υποβαθμίζουν την ποιότητα.
